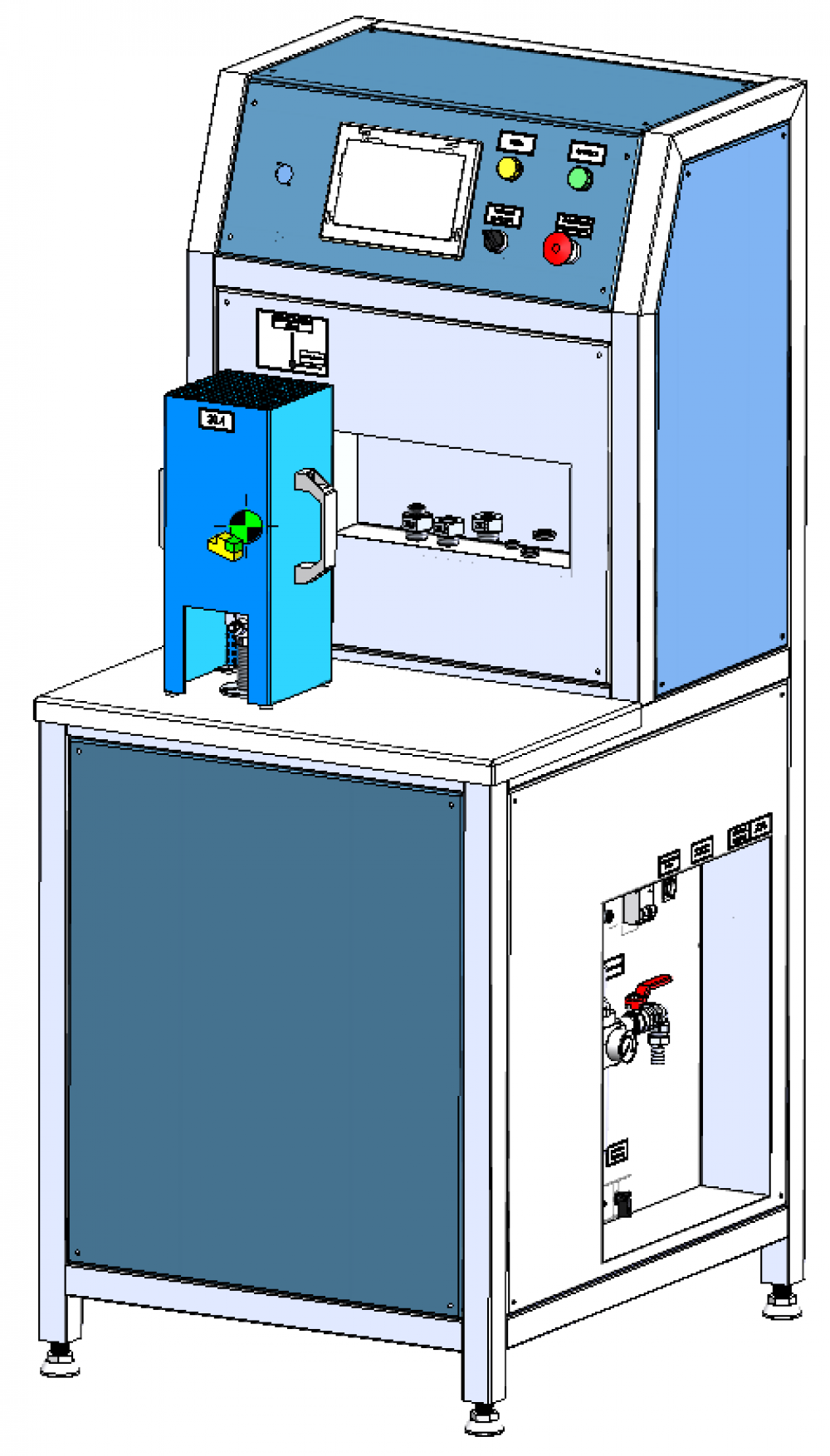

Стенд выполняет измерения параметров и качественный контроль (норма / не норма) предохранительных клапанов 722.000-03, NHS I79965/2100
1.1.4 Рабочие условия эксплуатации:
- температура окружающего воздуха – от плюс 10 до плюс 35 °С;
- относительная влажность воздуха – не более 80 % при температуре плюс 25 °С;
- атмосферное давление – от 86,6 до 106,7 кПа.
Назначение:
Стенд обеспечивает проведения регламентных работ, проверки и регулировки предохранительных клапанов 722.000-03, NHS I79965/2100, применяемых в пневмосистеме вагонов метрополитена модели 81-760/761, 81-765/766/767, 81-775/776/777 и их модификаций согласно действующей нормативно-технической документации.
Область применения: предприятия по ремонту и обслуживанию вагонов метрополитена.
Технические характеристики:
В состав Стенда входят:
- стенд для приемочных испытаний предохранительного клапана;
- технологическая оснастка, предназначенная для проведения проверки клапанов.
Контролируемые параметры
|
Контролируемый параметр |
Диапазон измерения |
Предел допускаемой погрешности измерения |
|
Давление воздуха |
(1 – 16) кгс/см2 |
± 0,05 кгс/см2 |
|
Интервал времени |
(1 – 120) с |
± 2,5 % |
Конструкция Стенда обеспечивает возможность его транспортирования с гарантией сохранности определенных при первичной аттестации значений точностных характеристик.
Электропитание - от сети переменного тока напряжением (220 ± 22)В, частотой 50 Гц. Мощность, потребляемая от сети питания при номинальном напряжении – не более 200 Вт.
Питание сжатым воздухом – от цеховой пневмомагистрали давлением не менее 0,8 МПа (8,0 кгс/см2). Подключение – при помощи гибкого шланга. Условный проход (номинальный размер) отвода от цеховой пневмомагистрали должен быть не менее DN (DУ) 15. Качество сжатого воздуха не ниже класса 3 по стандарту DIN ISO 8573-1.
Время установления рабочего режима Стенда – не более 5 мин.
Срок службы стенда – 6 лет.
Массогабаритные параметры
Габаритные размеры (длина × ширина × высота) – не более 750×800×1600 мм.
Масса – не более 210 кг.
