Стенд обеспечивает сжатие фрикционных элементов поглощающих аппаратов автосцепных устройств с максимальным усилием не более 100 т.
Силовой гидроцилиндр имеет увеличенный ход штока – 150 мм.

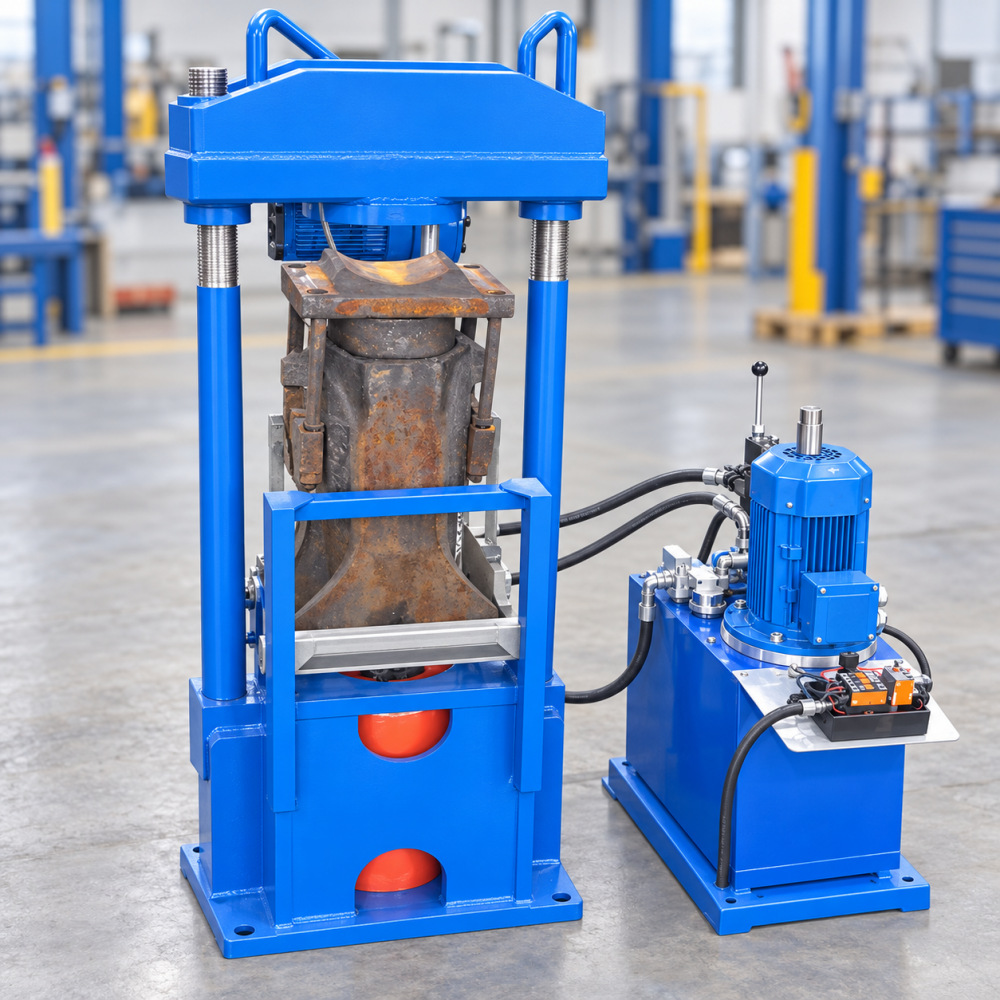

Стенд состоит из непосредственно пресса станции гидравлической со шкафом силовым, и ступеньки технологической.
Назначение:
Стенд для разборки, сборки и испытания поглощающих аппаратов - ТЕЖД.442313.494 (далее – пресс) предназначен для сжатия поглощающих аппаратов Р2П, Р5П, ЦНИИ-Н6 автосцепного устройства при разборке и сборке и испытаниях в условиях пассажирских вагонных депо.
Технические характеристики:
|
Наименование |
Значение |
|
Потребляемая мощность, кВт |
2,2 |
|
Усилие на штоке гидроцилиндра, тс |
100 |
|
Рабочий ход поршня гидроцилиндра, мм |
150 |
|
Производительность станции гидравлической, л/мин |
4,3 |
|
Номинальное давление рабочей жидкости, МПа |
50 |
|
Объём бака станции гидравлической, л |
30 |
|
Габаритные размеры пресса (L×B×H), мм, не более |
1300×860×1585 |
|
Масса общая (сухая), кг, не более |
960 |
Комплектность
|
Наименование |
Обозначение |
Количество |
|
Стенд для разборки, сборки и испытания поглощающих аппаратов |
ТЕЖД.442313.494 |
1 шт. |
|
Ступенька технологическая |
ТЕЖД.442313.494-005.00.000 |
1 шт. |
|
Станция гидравлическая |
ГС001-000.00.000 |
1 шт. |
|
Рукава высокого давления |
- |
1 комплект |
|
Комплект эксплуатационной документации (паспорт, руководство по эксплуатации) |
ТЕЖД.442313.494 ЭД |
1 комплект |
