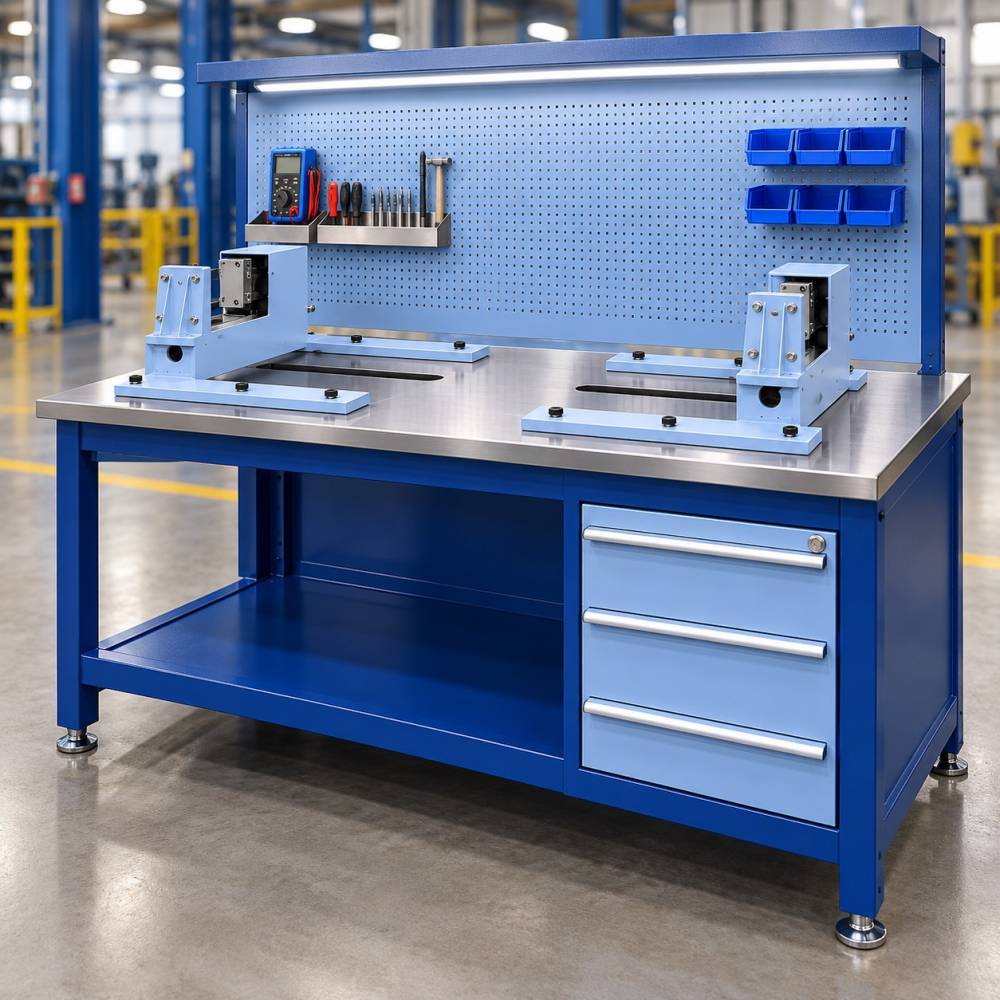

Стол для разборки и сборки токоприёмного устройства ванога метрополитена
Назначение:
Стенд предназначен для регламентного обслуживания токоприёмников ТРА-02 и ВЕТР.201.09.00.000.000 вагонов метрополитена 81-775/776/777. Стол предназначен для размещения изделия, его разборки и последующей сборки.
Описание:
Специализированные механические прижимы удерживают токоприёмник или отдельные узлы в рабочем положении. Планировка стола сохраняет свободный доступ к обслуживаемым соединениям. Рейка контроля башмака и инструмент для стопорных колец дополняют установочную оснастку.
Особенности
- Позиционирование узла перед началом работ.
- Механическая фиксация изделия и его элементов.
- Выделенные места для контрольного инструмента.
- Предлагаемое исполнение — нержавеющая столешница, тумба справа, задняя инструментальная панель и светодиодное освещение.
Комплектация
- Стол со специализированным механическим прижимом.
- Рейка контроля положения башмака.
- Съёмник наружных стопорных колец.
- Мегаомметр на 1000 В.
- Слесарный инструмент и пневматический обдувочный пистолет.
Технические характеристики:
| Типы токоприёмников | ТРА-02; ВЕТР.201.09.00.000.000 |
| Электропитание | 220 В, 50 Гц |
| Потребляемая мощность исходного аналога | Не более 0,5 кВт |
| Давление сжатого воздуха | 0,7 МПа |
| Габариты исходного стола без предлагаемой надстройки, Д×Ш×В | Не более 2500×1000×1000 мм |
| Масса исходного аналога | Не более 300 кг |
| Высота нового исполнения с освещением | Определяется при разработке компоновки |
